Монтаж наружного блока кондиционера сплит-системы под окном, установка кондиционера

Данный документ содержит типовые схемы монтажа настенных кондиционеров: внутренних и внешних блоков. Документ позволяет выбрать наиболее удобную для Вашей квартиру схему расположения внутренних и внешних блоков исходя из следующих параметров:

• Расположение в помещении внутреннего блока кондиционера: слева или справа
• Расположение внешнего (наружного) блока: под окном, между окнами, на ограждении балкона, на балконе
• Способ расположения трассы: внутри помещения или вне помещения

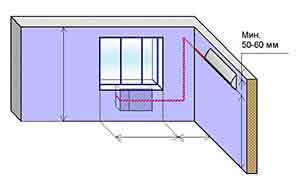

	Вид на внутренний блок кондиционера (вид изнутри помещения). Здесь Вы можете посмотреть, как в Вашей комнате будет располагаться внутренний блок настенного кондиционера и как будет проходить трасса в помещении.

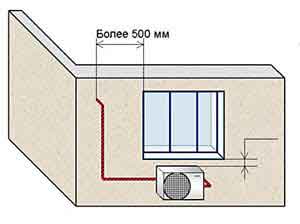

	Вид на внешний блок кондиционера с улицы Здесь Вы можете посмотреть, как будет располагаться внешний (наружный) блок настенного кондиционера, как он выглядит со стороны улицы и как будет проходить трасса за пределами помещения.

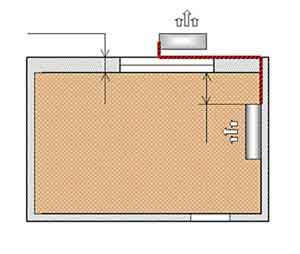

	Вид сверху — на внутренний и внешний блок. Здесь Вы можете посмотреть, как располагаются относительно друг друга внешний и внутренний блоки.

Рекомендации по расчету и установке сплит-систем

Требования, предъявляемые к микроклимату помещений, с каждым днем возрастают.
Сегодня недостаточно установить кондиционер с тем, чтобы он охлаждал или нагревал зону обслуживания.

Смонтированная климатическая система должна обеспечивать:

1. необходимую по СНиПу (или требованию Заказчика) температуру в помещении;
2. комфортную влажность;
3. чистоту и подвижность воздуха;
4. бесшумную работу кондиционера;
5. простоту и доступность процесса сервисного обслуживания и ремонта;
6. выполнять ряд специализированных программ.

При работе над размещением внутреннего блока кондиционера нужно учесть некоторые детали.

1. Участок, на котором планируется закрепить внутренний блок, должен быть прочным, чтобы мог выдержать вес блока.
2. На этом месте не должно быть препятствий для воздухозабора и «выхлопа» воздуха, то есть должна быть обеспечена беспрепятственная циркуляция воздуха.
3. Участок должен обеспечить наиболее легкий монтаж трубопроводов и кабелей, идущих к наружному блоку.
4. Под внутренним блоком должно оставаться пространство, обеспечивающее беспрепятственный доступ к блоку для осуществления гарантийного ремонта и к фильтрам для сервисного обслуживания.
5. Установить наличие евророзеток (16А) с заземлением.

При работе по размещению наружного блока кондиционера нужно учесть следующее:

1. вокруг внешнего блока должно быть достаточно свободного пространства для эффективного теплообмена;
2. сброс теплого воздуха должен осуществляться в таком направлении, чтобы не причинять неудобств соседям;
3. шум от работающего внешнего блока должен быть в пределах нормы в соответствии со СНиП II-12-77;
4. наружный блок должен монтироваться на ровном, прочном основании (но, ни в коем случае, не на земле) либо вывешиваться на стене строго горизонтально;
5. сток воды должен быть устроен так, чтобы капли конденсата не попадали на прохожих, даже под воздействием сильного ветра;
6. помнить, что за размещение наружных блоков на фасаде и вывод дренажа на улицу ответственность несет Заказчик, поэтому на схеме размещения блоков, трасс, дренажа подпись Заказчика обязательна.
